    俗话说，看一款显卡的做工，首先要看显卡的PCB，第二就是要看显卡的供电部分，那么盈通这款显卡的PCB与供电部分到底怎么样，我们一起来看看：

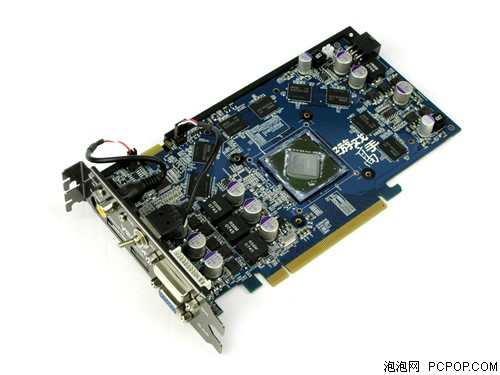

    上图是盈通这款9600GT游戏高手全能版脱光后的裸卡照片，可以看到这款显卡的PCB布局非常合理，核心供电部分设计在显卡前边，而显存供电部分在显卡尾部，采用分体式供电设计，这样可以更加有效的防止电路之间的相互干扰，提高PCB电气性能。

    显卡北部也是密密麻麻的布满了电子元件，并且可以很清楚的看到有ROHS标志，证明这款显卡已经通过了环保强制认证，用户可以放心使用。

    上图体现的是这款显卡的核心供电部分，可以看出全部采用了三洋的SVP系列固态聚合物电容，电感都采用的是全封闭式防磁电感，可以为显卡提供非常纯净的电流。



    不仅如此，显卡还采用了少量昂贵的钽电容，虽然说数量不多，但是钽电容的性能大家是知道的，一颗钽电容的性能几乎是普通液态电解电容数十颗的性能，可见盈通这款显卡在供电部分用料也十分奢华，一点也不偷工减料。
